LWL: Strahlanalyse mit phosphorbeschichteter CCD-Kamera

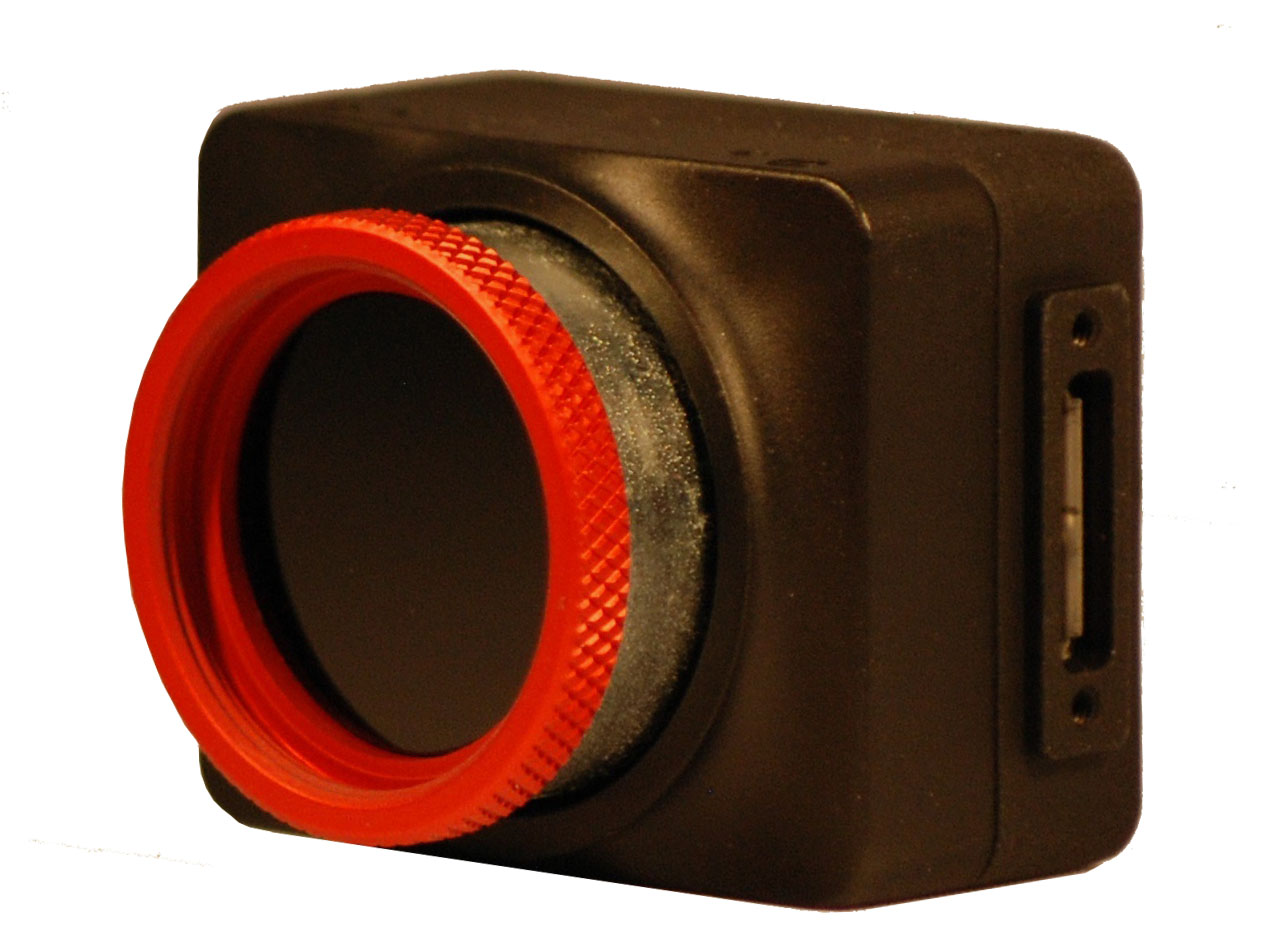

Die CCD-Kameras SP907-1550 und SP928-1550 von Ophir Spiricon analysieren Laserstrahlen im Wellenlängenbereich von 1440-1605 nm. Die phosphorbeschichteten Kameras sind kleiner als eine Streichholzschachtel, liefern aber zusammen mit der BeamGage Software ein exaktes Bild des Laserstrahls. Sie lassen sich einfach über eine schnelle USB 3.0 Schnittstelle an einen Laptop oder Computer anschließen. Eingesetzt werden die kompakten und kostengünstigen Analysesysteme vor allem bei der Entwicklung und Herstellung von Produkten im Telekommunikations-Bereich, da nur wenige Messverfahren Laserstrahlen mit einer Wellenlänge von 1550 nm präzise erfassen können.

Die phosphorbeschichteten CCD-Kameras eignen sich für die Vermessung von gepulsten oder Dauerstrich-Lasern mit einem Strahldurchmesser von 600 Mikrometer bis 5,3 Millimeter. Sie bieten einen aktiven Bereich von 5,3 auf 7,1 mm und eine Wiederholrate von bis zu 23 Bildern pro Sekunde bei höchster Auflösung.

Entscheidend für die exakte Vermessung von Laserstrahlen in diesem Wellenlängenbereich ist das Zusammenspiel von Kamera und Analysesoftware. Die BeamGage Software sammelt und analysiert Daten in Echtzeit und zeigt Größe, Form, Divergenz und Struktur des Laserstrahls sowie dessen erwartete Leistungsverteilung in 2D- oder 3D-Ansichten an. BeamGage enthält alle Algorithmen und Berechnungsgrundlagen, um genaue, ISO zertifizierte Messergebnisse zu liefern. Der patentierte UltraCal Algortihmus liefert industrieweit die präzisesten Messergebnisse. Unter anderem gleicht er nichtlineare Messsignale, die durch die Phosphorbeschichtung der CCD-Kamera entstehen, bei der Berechnung des Strahlprofils aus.
Weitere Informationen zur SP928-1550 CCD-Kamera erhalten Sie hier. (http://www.ophiropt.com/laser–measurement/beam-profilers/products/Beam-Profiling/Camera-Based-Beam-Profiling-with-BeamGage/SP928-1550-Beam-Profiling-Camera)
